소개

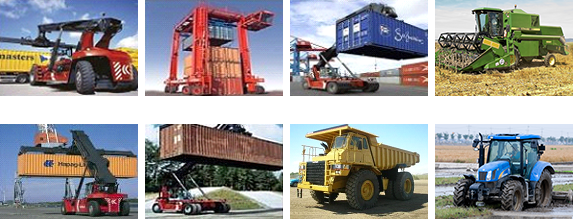

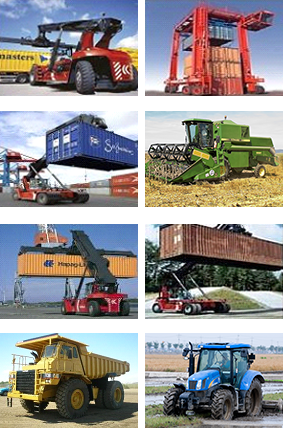

씨트론은 오프로드 타이어 시장(OTR)의 건설, 토목, 광산, 화물 및 농업용 등 대형 차량에 적용되는 TPMS를 개발하였습니다. OTR 타이어는 고가의 자산이며 매우 무거운 화물들을 주로 운송 합니다. 고비용 타이어와 연료가 이러한 차량들을 운용하는데 드는 주요 비용이 됩니다.
TPMS은 이러한 비용을 낮출 수 있고 주행의 안전성을 향상시킬 수 있습니다. TPMS 디스플레이에 적용되는 스마트폰 앱을 통해 편리하게 데이터를 보낼 수 있는 관리 기능을 이용할 수 있습니다.

농업용 트랙터는 포장 도로와 비 포장 도로 모두 주행이 가능해야 합니다. 포장도로 주행 시 타이어 공기압이 15~41 PSI가 되어야 하고, 비 포장도로 주행시에서 작업 시 6~12 PSI를 유지하여 타이어와 흙이 있는 지면에 접촉률을 높여 견인력을 향상시키고 흙다짐을 낮출 수 있어야 합니다. 비 포장 도로에서 작업 시 언제나 매우 낮은 타이어 공기압으로 가동되므로 경미한 펑크와 공기압의 누출이 매우 중요한 요인으로 작용합니다. 농업용 트랙터에 사용되는 TP2-AGRIC의 경우 저압 공기압이 최저 5 PSI 에서 경고 기능을 갖게 경고 임계치를 설정할 수 있습니다.

OTR TPMS는 디스플레이, 무선 중계기, 타이어 센서로 구성되어 있습니다.

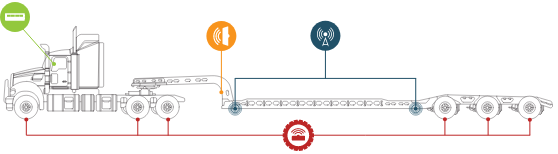

시스템 개요

제품의 장점

- 다양한 모니터 사용 가능: 스마트폰 APP, PND-5인치 TFT 터치 스크린, 풀 그래픽 LCD
- 다양한 타이어 센서 사용 가능 : 내장형 및 외장형
- 내장형 타이어 센서 : 자석부착형 또는 밸브형
- 외장형 타이어 센서 : 밸브 캡형
- 트랙터 림용 타이어 밸브 V5-01-1(TR 618A) 용 특수 밸브 스템형 타이어 센서
- PND 및 스마트폰APP 디스플레이용에는 포장 또는 비포장도로의 저압 경고 값 자동 선택 기능
- 비 포장 도로 작업 시 두 개의 저압 경고 임계값 설정
- 최대 9축 디스플레이, 차량 3대 최대 타이어 개수 108개

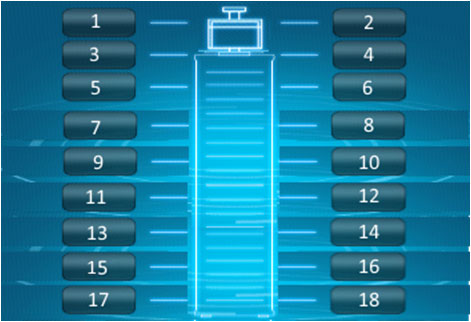

9축 크레인 디스플레이

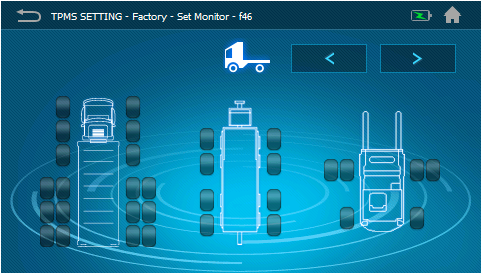

- 다양한 차량 선택: 다양한 종류의 차량 표시
- 선택 가능 차량 아이콘: 트럭, 크레인, 포크레인 및 기타

시스템 사양

설명
무선주파수
작동 온도	내부 타이어 센서
	외부 타이어 센서
	차내수신기
	중계기
TPMS HMI
통신	타이어 센서
	차내수신기
	중계기

사양	비고
433/315 MHz, FSK
-40℃ ~ 125℃
-40℃ ~ 80℃
0℃ ~ 50℃
-20℃ ~ 80℃
스마트폰 APP
무선 433/315 MHz
무선 433/315 MHz 블루투스 4.0
무선 433/315 MHz RS 485

디스플레이

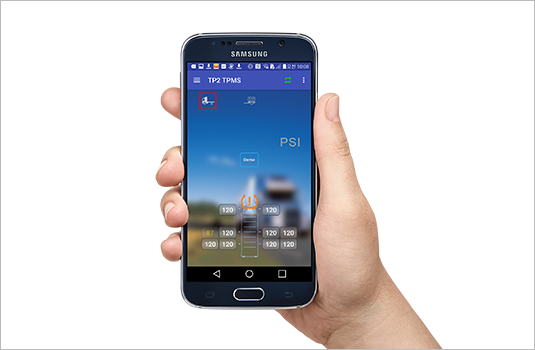

1. 폰(단말기) 디스플레이

현대의 트럭/버스 운전자들 대부분이 스마트폰을 갖고 있고, 스마트폰은 수많은 디스플레이와 기능들을 대체하고 있습니다. 씨트론에서는 첨단의 스마트폰 앱을 개발하였는데 OTR 타이어 공기압 감지 시스템에 필요한 모든 기능을 보유하고 있습니다. 간편한 스마트폰 APP이지만 다양한 기능을 보유하고 있습니다.

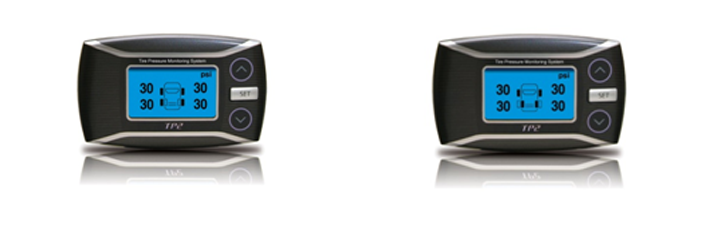

2. 풀 그래픽 LCD 디스플레이

소형이고 경제적인 디스플레이로 최대 6바퀴까지 사용 할 수 있습니다.

- 최대 87 PSI작동 압력 범위
- 2,4,6개의 타이어 선택 가능

3. 휴대용 네비게이션 기기 : 5인치 TFT 터치스크린

주행화면 (포장도로)

주행화면 (비포장도로)

- 일체형 복합 기능의 모니터 기술 – 디스플레이, 터치 패널, 무선 수신기, 휴대용 소형 기기
- 터치 패널이 탑재된 5.0인치 TFT LCD
- 복수 중계기 사용 기능 - 유틸리티 연결 – 모뎀 – 후방 카메라 (옵션)
- 비 포장 도로 작업 시 두 개의 저압 경고 임계값 설정
- 포장 또는 비포장도로의 저압 경고 값 자동 선택 기능

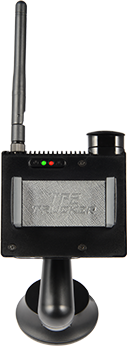

사양

설명	사양	비고
작동 전압	9V ~ 36V
소비 전류	Max 30mA(@24V)
작동 온도	-20℃ ~ 80℃
통신 모드	블루투스 4.0	스마트폰용
전송 주파수	433/315 MHz (FSK)
전송 전력	<10dBm
수신 감도	-105dBm
LF 전송	125KHz (ASK)	센서 기동용
크기	80 X 90 X 40 (W X D X H)
무게	300g

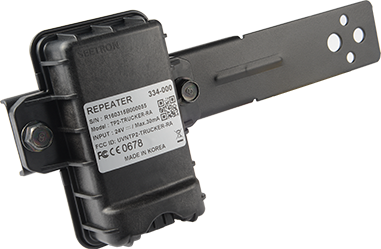

사양

설명	사양	비교
작동 전압	9V ~ 36V
소비 전류	Max 30mA(@24V)
작동 온도	-20℃ ~ 80℃
통신 모드	무선,RS485
전송 전력	<10dBm
전송 주파수	433/315 MHz (FSK)
수신 감도	-105dBm
연결 유형	8핀 female(케이블 측면 - TWP08F)
크기	69 X 117 X 34 (W X D X H)
무게	140g

타이어 센서

타이어 센서는 무선 신호를 운전석 내 디스플레이와 중계기에 송출하며 타이어의 정보를 전송합니다. 현재의 TPMS는 타이어센서의 설치 위치에 따라 기본적으로 두 종류로 나뉘어집니다. 씨트론에서는 외장형과 내장형 타이어 센서를 모두 제공합니다.
내장형 타이어 센서와 외장형 타이어 센서가 사용 되고 있는데 대부분의 자동차 제조사가 내장형 밸브 방식의 타이어 센서를 사용합니다.

내장형 타이어 센서의 장점
- 타이어 내부 실제 온도 모니터링

외장형 타이어 센서의 장점
- 설치가 쉬움

내장형 타이어 센서 – 밸브형 센서 또는 자석형 센서

중장비용 자석형 센서

타이어 센서가 림에 자석으로 고정됩니다.

자석부착형 타이어 센서

자석흡착력으로 림에 설치된 모습

농업용 트랙터 밸브형 센서

독창적인 밸브형 타이어 센서의 디자인이 농업용 트랙터 타이어 밸브에 적용되었습니다.

밸브형 타이어 센서의 장점
- 설치 용이성 (일반 타이어 밸브와 동일)
- 견고한 설계
- 타이어 탈착 시 파손의 우려가 없습니다.
- 간단한 장착 및 탈착
- 타이어 내부 온도에 대한 실질적인 모니터링

TPS/C0-V5-01-1 (TR618A)

TPMS-V5-01-1
타이어 센서 장착

사양

주파수	433/315 MHz
작동 온도	-40℃ ~ 125℃ ( - 40 to 257 F)
작동 압력	100kPa~1500kPa (0 ~ 15 bar)
배터리 수명	5년 (정상 사용 조건)
크기	77 * 39 * 17 mm
무게	설치대 제외 49g

사양

주파수	433/315 MHz
작동 온도	-40℃ ~ 80℃ ( - 40 to 176 F)
작동 압력	100kPa~1500kPa (0 ~ 15 bar)
배터리 수명	2년 (정상 사용 조건)
크기	27 mm (D) / 23 mm (H)
무게	15.4g
