There is no reason not to have TP2 for your safety

Truck/Bus

The under inflation should be monitored

TP2-Trucker

낮은 타이어 공기압은 위험합니다.
트럭과 버스 운행에서 TPMS의 필요성은 아무리 강조하여도 지나 치지 않습니다.
도로 주변에서 수많은 트럭 타이어의 잔해들을 볼 수 있습니다. 철심 구조의 타이어가 저압 또는 고압의 상태에서 운행이 되면 본래 가용할 수 있는 범위를 넘어 마치 옷걸이 또는 철사가 구부러지듯이 반복적으로 방향이 틀어지게 됩니다. 이는 타이어의 상부 측면 부분에 한 개 이상의 코드에 균열이 가기 시작하는 피로 파괴가 발생하게 되어 지퍼가 열리는 것과 같은 결과를 초래하게 됩니다.
지퍼 파열은 종종 즉각적인 폭발적 공기 방출을 동반하는 대단히 위험한 현상이며, 주변의 인명 피해까지도 초래할 수 있습니다.
지퍼 파열을 방지하는 것이 트럭과 버스 업체의 가장 중요한 이슈이며, 지퍼 파열로부터 100% 차량을 보호할 수 있는 간단한 해결책은 믿을 수 있는 TPMS를 설치하고 운용하는 것입니다.
씨트론의 독창적인 개발품인 타이어 공기압 감지 센서는 이러한 문제들을 100% 지원할 예정입니다.
씨트론의 독창적인 개발품인 타이어 공기압 감지 센서는 이러한 문제들을 100% 지원할 예정입니다.
  • 도로에서 한 개의 타이어 펑크가 발생 시의 비용을 계산할 수 있습니다.
  • ⋅ 새 타이어와 휠의 가격
  • ⋅ 에어 서스펜션 배관 같은 자동차 부품의 손상
  • ⋅ 고가의 출동 서비스 비용 / 견인 비용
  • ⋅ 운송 지연
장기적인 사업 운영 측면에서 일관성 있고 정확한 타이어 공기압 관리를 통해 주행 중 타이어 사고를 예방 할뿐만 아니라 타이어 수명을 연장 할 수 있고 타이어의 변형을 감소 시켜 좋은 재생 원단 (재생타이어용) 확보할 수 있어 경제적입니다. 또한 타이어 공기압 관리로 연비도 절감 할 수 있습니다.

TP2-Phone

소개
현대의 트럭/버스 운전자들 대부분이 스마트폰을 갖고 있고, 스마트폰은 수많은 디스플레이와 기능들을 대체하고 있습니다. 씨트론에서는 첨단의 스마트폰 앱을 개발하였는데 이는 2개의 트레일러를 사용 가능하도록 고안된 첫 번째 사업용 차량용 타이어 공기압 감지 시스템 입니다 간편한 스마트폰 APP이지만 다양한 기능을 보유하고 있습니다.

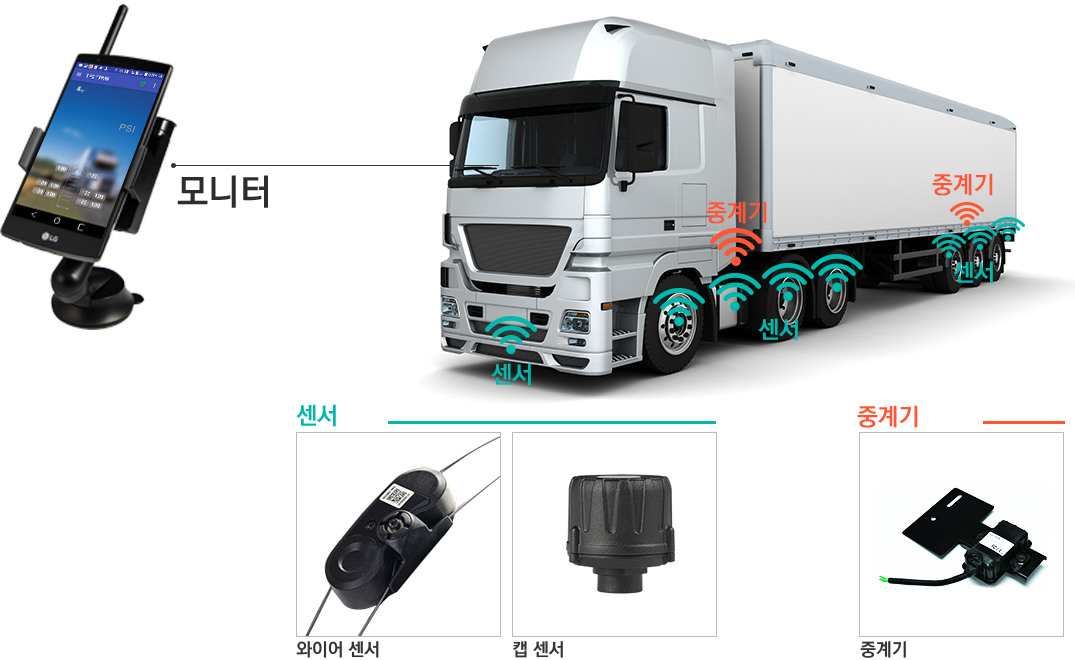

시스템 개요
제품의 장점
- TPMS 스마트폰 앱
- 간편한 TPMS APP 설치 및 사용
- 타이어 압력, 온도, 저압 및 고온 경보에 대한 실시간 감지 및 경고
- 실시간 경고의 TPMS 미사용 중 강제 알림
- 스마트폰 과 차내 수신기 간 블루투스 통신
- 블루투스 4.0를 통한 안드로이드 또는 iOS 스마트폰 통신
- 각 타이어 위치정보의 프로그래밍이 가능한 휴대용 소형기기
- 타이어 압력과 온도, 경고, DOT 기록, 시간 및 GPS를 포함한 TPMS 데이터가 스마트폰을 통해 간편하게 전송되고 운송회사 관리자에게 저장되며 이를 근거로 적합한 분석 자료를 제공할 수 있습니다.
- 이메일 사용 TPMS 데이터 전송 주기 설정
- 타이어 관리를 위해 타이어 DOT 번호(12자리) 데이터와 장착일 자료 제공
- 트레일러 분리 및 연결 시 자동 인식 기능
- 다양한 차량 아이콘 표시: 트럭, 버스, 트레일러, 포크리프트 및 크레인
- 최대 108개 타이어 사용가능, 각 차량 당 9축, 36개 타이어 (트랙터 + 트레일러 1 + 트레일러 2)
- TP2-Phone은 스마트폰앱, 차내 수신기, 중계기, 타이어 센서로 구성되어 있습니다.

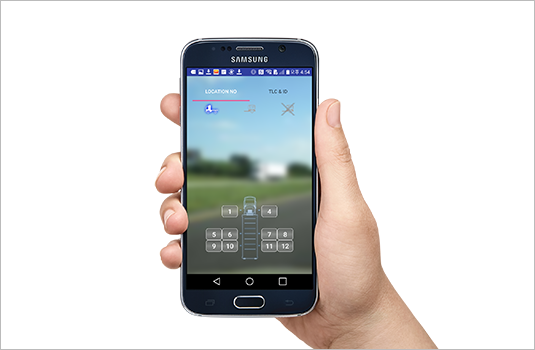

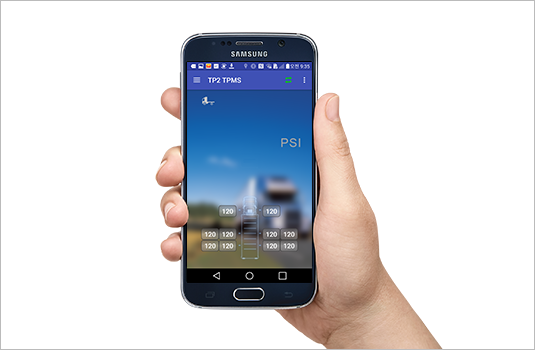

주행 화면
경고 화면 사진 – 저압
경고화면 - 고온

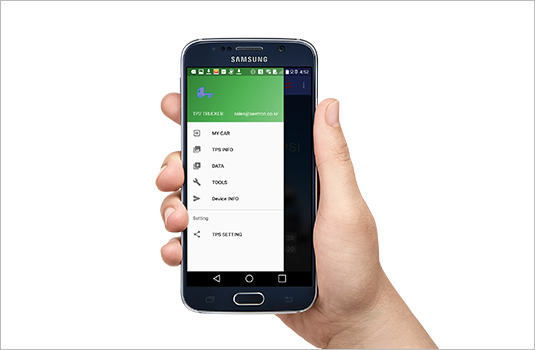

메뉴 화면

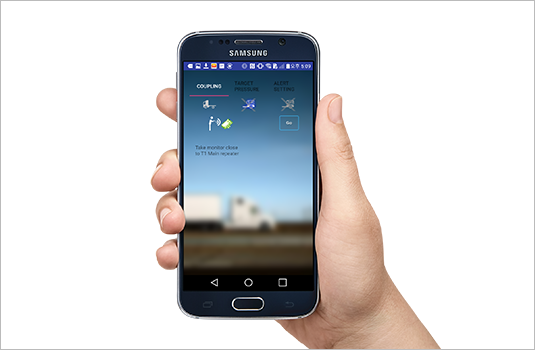

트레일러 Coupling 화면
TPS info 화면

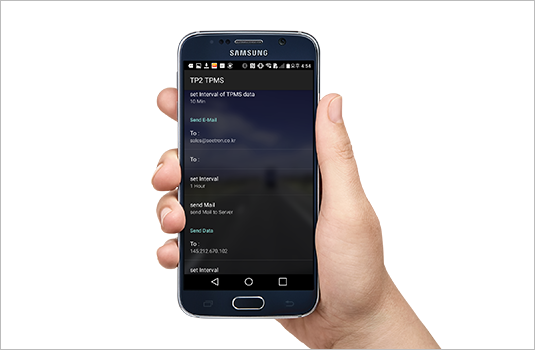

DATA 전송 화면

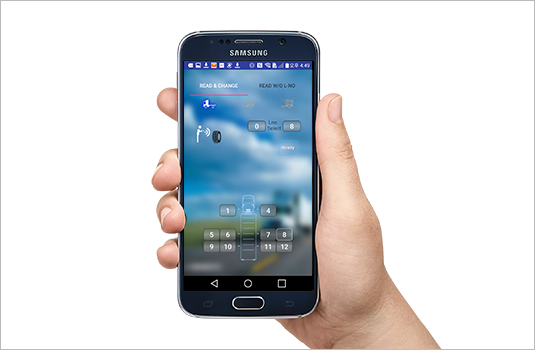

TPS setting

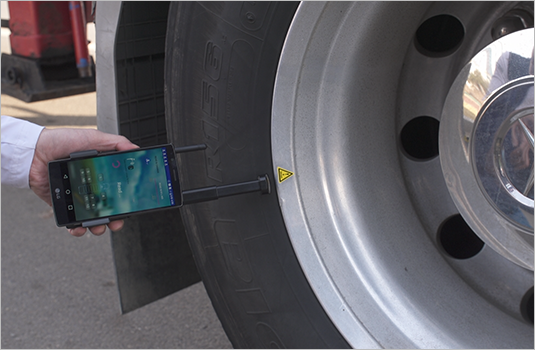

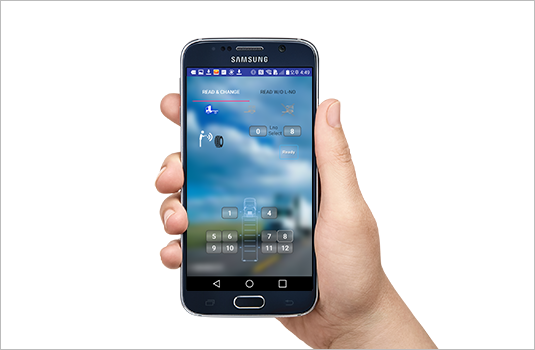

차내 수신기의 소형기기 기능으로 편리한 타이어 위치 교체
차내 수신기의 소형기기 기능
시스템 사양
설명
무선주파수
작동 온도 내부 타이어 센서
외부 타이어 센서
차내수신기
중계기
TPMS HMI
통신 타이어 센서
차내수신기
중계기
상세 비고
433/315 MHz, FSK
-40℃ ~ 125℃
-40℃ ~ 80℃
-20℃ ~ 80℃
-20℃ ~ 80℃
스마트폰 APP
무선 433/315 MHz
무선 433/315 MHz Bluetooth 4.0
무선 433/315 MHz RS 485

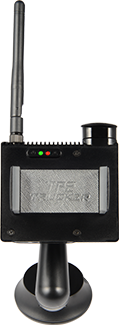

차내 수신기
차내 수신기는 타이어센서 정보를 수신하고 블루투스를 통해 스마트폰 APP에 TPMS DATA를 송신 합니다. TPMS ECU 기능이 내장되어 있어 전체 시스템을 조정하고 관리 합니다. 차내수신기는 UHF 무선 송.수신기와 블루투스 송.수신기를 갖추고 있으며 LF 송신기를 통해 휴대용 소형기기로 타이어 위치 정보를 변경하는 기능을 지원 할 수 있습니다. 또한 경고 및 상태 표시를 위해 LED 신호등이 포함 되어 있습니다.
기능 :
- TPMS ECU – 타이어 공기압 감지 시스템의 모니터링 & 컨트롤
- UHF 안테나를 구비한 무선 수신기
- 내부 블루투스 송수신기
- LF(125KHz)안테나가 탑재된 LF 휴대용 소형기기
- LED 상태 및 경고 등
- 경고음
- 스마트폰 충전 단자
- 폰 배터리 입력 단자
- 충전식 배터리

사양

설명 사양 비고
작동 전압 9V~36V
소비 전류 Max 30mA(@24V)
작동 온도 -20℃ ~ -80℃
통신 모드 Bluetooth 4.0 스마트폰용
전송 주파수 433/315 MHz(FSK)
전송 전력 <10dBm
수신 감도 -105dBm
LF 전송 125KHz(ASK) 센서 기동용
크기 80 X 90 X 40 (W X D X H)
무게 300g

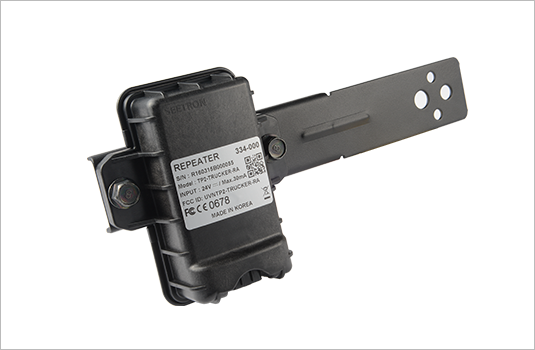

트랙터/버스 및 트레일러 용 무선 중계기
대부분의 차량은 하나의 중계기가 사용되는데 차내 수신기와 뒷바퀴 축 사이에 설치됩니다. 중계기는 무선 신호 강도와 거리에 따라서 프레임 밑에 설치 합니다. 차내 수신기와 차량 하부의 중계기 사이에는 유선 케이블 연결 없어 설치가 편리 합니다. 특수 설비 특장차 또는 차체가 긴 차량에는 복수의 중계기를 설치할 수 있는데 최대 3개까지 사용 가능합니다.
트레일러용 중계기는 트레일러와 트랙터 또는 제 1 트레일러와 제 2 트레일러 사이에 설치되며 트레일러용 자동연결 분리 기능을 위한 무선 장치로 사용됩니다. 트레일러 중계기는 TPMS ECU이며 해당 타이어 센서들의 모든 정보를 보유합니다.
특징 :
- 차내 수신기와 타이어 센서 간 무선 송수신기
- 트랙터와 트레일러 간 또는 제1 트레일러 – 제2 트레일러 간에 설치되는 무선 송수신기
- 방수 및 내진의 견고한 설계
- 트레일러 용 TPMS ECU 기능
- 복수 트레일러용 다수의 중계기 사용
- 트레일러의 자동 연결 및 분리
일자 브라켓

사양

설명 사양 비고
동작 전압 9V~36V
소비 전류 Max 30mA(@24V)
작동 온도 -20℃ ~ -80℃
통신 모드 무선 , RS485
전송 전력 <10dBm
전송 주파수 433/315 MHz(FSK)
수신 감도 -105dB
연결 방식 8핀 female(케이블 측면 - TWP08F)
크기 69 X 117 X 34 (W X D X H)
무게 140g
타이어 센서
타이어 센서는 무선 신호를 운전석 내 모니터와 중계기에 송출하며 타이어에 대한 정보를 전송합니다. 현재의 TPMS는 센서의 설치위치에 따라 기본적으로 두 종류로 나뉘어지며. 외장형과 내장형 센서를 모두 제공합니다. 타이어 내부에 장착되는 내장형 센서와 외부에 장착되는 외장형 센서로 나누어 지는데 대부분의 자동차 제조사에서는 내장형 센서를 사용합니다.
내장형 센서의 장점
- 타이어 내부 실제 온도 모니터링
외장형 센서의 장점
- 설치가 쉬움

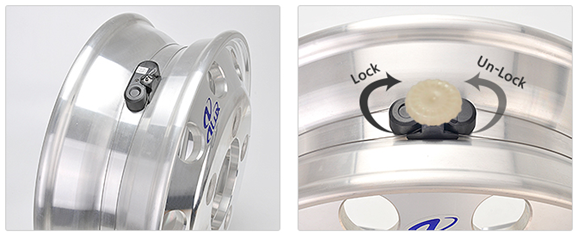

EASY-LOCK 방식의 와이어 센서
- 특별한 공구 없이 핸들을 사용하여 손 쉽게 철 와이어를 조여서 타이어 센서를 타이어 내부 림에 장착하고 잠글 수 있어 편리한 시스템 입니다.
- 모든 종류의 휠에 설치가 가능합니다.
특징 :
- 설치가 쉽습니다. - 별도의 공구 없이 제공된 핸들로 혼자서 와이어를 조여서 장착 합니다.
- 휠을 손상시키지 않습니다. - 코팅된 와이어를 사용하여 장착 시 림에 손상을 주지 않습니다.
- 녹 이나 부식이 없습니다. - 타이어 내부의 습기 등에 영향을 받지 않습니다.
- 센서 홀에 이물질 유입을 방지합니다. - 커버가 있어 센서 구멍에 수분 유입을 방지 하고 작은 알갱이로 되어 있는 타이어 발란스보조제에 의한 센서 구멍 막힘을 방지 합니다.
- 경량 소재로 운송비를 절약할 수 있습니다.

⋅ ‘EASY-LOCK’ 시스템이란?

조이거나 풀 수 있는 걸쇠장치로 전용 핸들을 사용하여 손쉽게 와이어 케이블을 조이고 잠그거나 풀 수 있습니다. 와이어 케이블을 조이거나 잠글 시에는 시계 방향으로 풀 때는 시계 반대 방향으로 돌리면 됩니다. 적정 조임 토크(회전력)은 2.1Nm입니다.

사양

주파수 433/315 MHz
작동 온도 -40℃ ~ 125℃ (-40℉ ~ 257℉)
작동 압력 100kPa~1500kPa (0 ~ 15 bar)
배터리 수명 5년 (정상 사용 조건)
크기 77 X 39 X 17mm
무게 49g

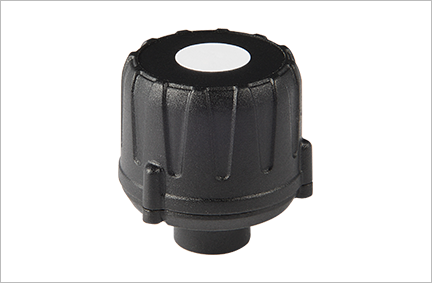

CAP 센서
CAP 센서는 밸브 스탬 캡을 대신하여 밸브 스탬의 끝부분에 장착되어 있습니다.
특징 :
- 설치가 쉽습니다
- 배터리 교체 가능 - 배터리 수명 2년
- 방수 기능
- 도난 방지용 케이스 – 센서 탈착 시 특수 제작된 렌치 사용 필수

사양

주파수 433/315 MHz
작동 온도 -40℃ ~ 80℃ ( -40 to 176 F)
작동 압력 100kPa~1500kPa (0 ~ 15 bar)
배터리 수명 2년 (정상사용조건)
크기 27 mm (D) / 23 mm (H)
무게 15.4g

TP2-PND

소개
TP2-PND는 전용 5인치 PND (휴대용 네비게이션 기기)가 사용됩니다. 본 시스템은 모니터, 중계기, 타이어 센서와 기능 설정 기능을 갖추고 있다.

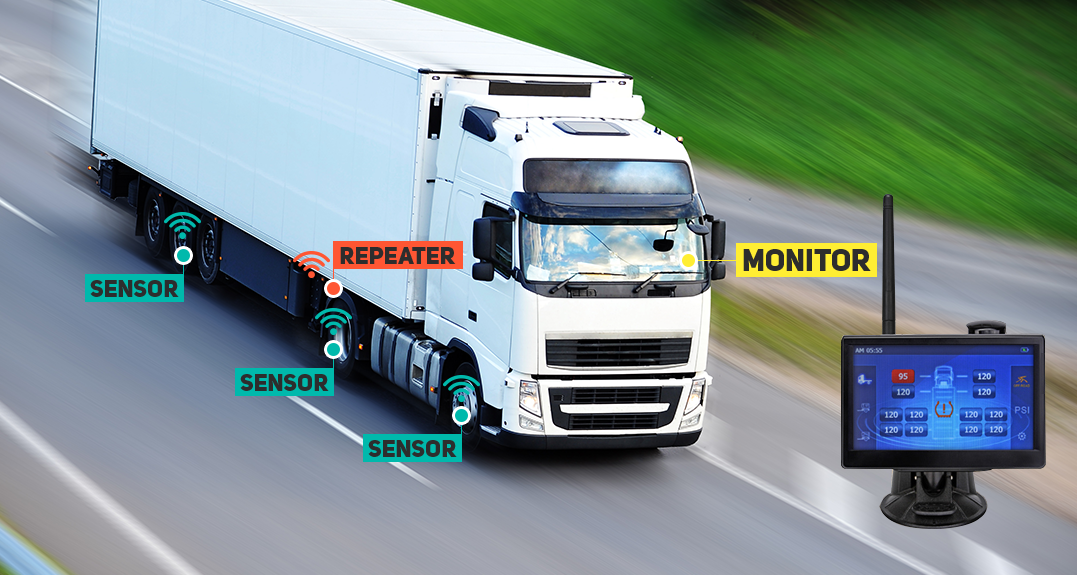

시스템 개요
TP2-PND는 전용 5인치 PND (휴대용 네비게이션 기기)가 사용됩니다. 본 시스템은 모니터, 중계기, 타이어 센서와 기능 설정 기능을 갖추고 있다.
제품의 장점
- 일체형 복합 기능의 모니터 기술 – 디스플레이, 터치 패널, 무선 수신기, 휴대용 소형기기
- 터치 패널이 탑재된 5.0인치 TFT LCD
- 다양한 차량 선택 가능: 9가지 종류의 트럭, 굴절형 버스를 포함한 8가지 종류의 버스 및 14가지 종류의 트레일러 등 다양한 트럭, 버스 및 트레일러에 적용 가능
- 복수의 트레일러 사용 가능 ( 트레일러 1 + 트레일러 2)
- 손 쉬운 자동 트레일러 분리 및 연결 기능
- 복수의 중계기 사용 가능
- 유틸리티 연결 – 모뎀 – 후방 카메라 (옵션)
Specification of system
설명
무선주파수
작동 온도 내부 타이어 센서
외부 타이어 센서
Monitor-AM
중계기
TPMS HMI
통신 타이어 센서
Monitor-AM
중계기
상세 비고
433/315 MHx, FSK
-40℃ ~ 125℃
-40℃ ~ 80℃
-20℃ ~ 80℃
-20℃ ~ 80℃
스마트폰 APP
무선 433/315 MHz
무선 433/315 MHz
무선 433/315 MHz RS 485

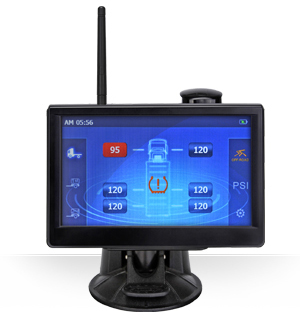

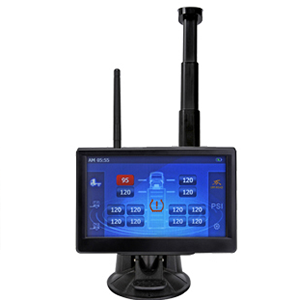

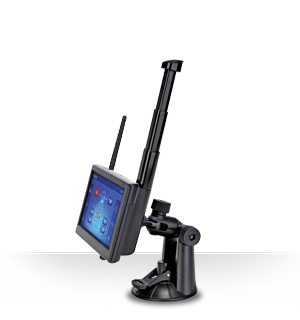

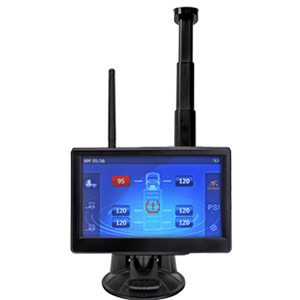

ALL-IN-ONE TPMS 모니터
5인치 TFT LCD 터치스크린 모니터는 무선 수신기, LF 휴대용 소형기기 툴 및 데이터의 저장 기능을 일체형으로 갖추고 있습니다.

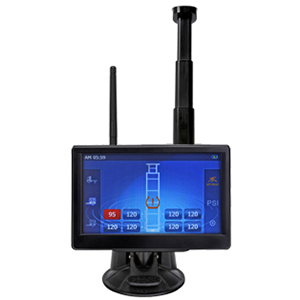

주행모드 - truck 6*2
무선송수신기와 소출력 소형기기
- 다양한 차량 아이콘 표시
- 다양한 트럭과 버스, 트레일러를 실제 모습으로 보여 줍니다
- TP2-PND는 총 31개 종류의 차량, 9개 종류의 트럭, 굴절형 버스를 포함한 8개 종류의 버스와 14개 종류의 트레일러를 보여 줍니다.

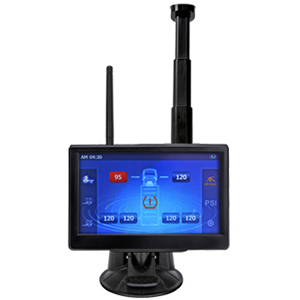

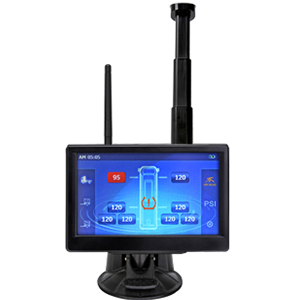

트럭
4 * 2
6 * 2
8 * 4

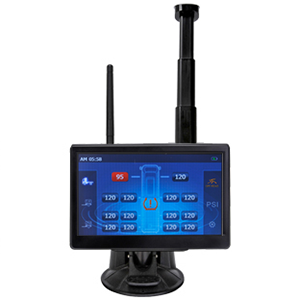

버스
6 * 2
4 * 2
굴절형 버스 8 * 2

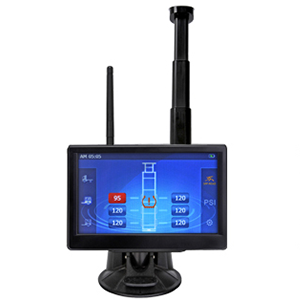

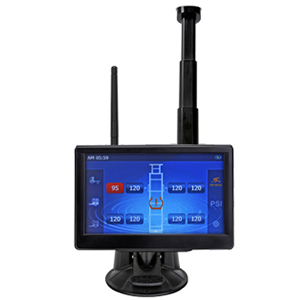

트레일러
6 * 0
4 * 0
4 * 0

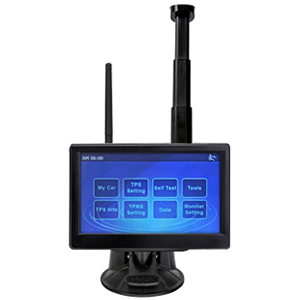

메뉴
메뉴에는 8개의 선택 버튼으로 되어 있고 아래 내용이 포함되어 있습니다
- 운전자가 설정하는 규정 공기압과 경고 값
- 제품 수리를 위한 TPMS설정
- 설치를 위한 자가 테스트
- TPMS 정보 분석을 위한 정보 저장
메뉴
무선 중계기와 타이어 센서
무선 중계기와 타이어 센서는 TP2-phone과 동일합니다.
